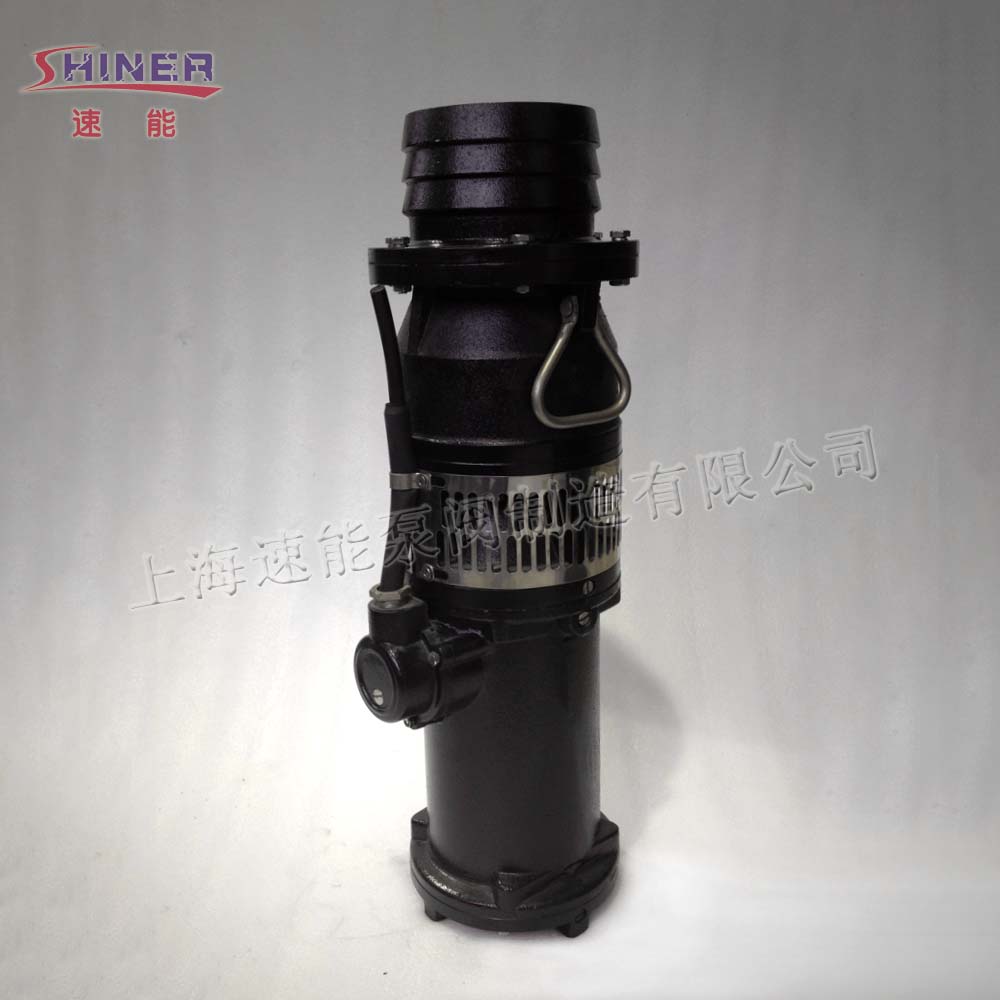

QY65-10-3油侵式潛水排污泵

QY65-10-3充油式潛水泵概述：

QY65-10-3充油式潛水泵是上海速能經過多年研究由充油式潛水電機與離心式水泵同軸聯接而成。電動機位于電泵下部為充油式三相異步電動機。QY油浸式潛水排污泵與電動機之間采用內裝式整體機械密封盒密封，具有可靠的防水密封性能，且各固定止口密封處采用“O”形耐油橡膠密封圈作靜密封。QY油浸式潛水排污泵占地面積小，節省基建費用；重量輕，運送便利；不需引水，操作方便，是水泵、密封、三相異步電動機合成一體的電力排灌設備。該產品一體化的設計，整體機械密封，結構緊湊，軸承潤滑條件好，使得其具有使用壽命長、高效節能、安全可靠、裝卸便利等優勢。另外，該泵采用離心式或軸流式的結構。

QY65-10-3充油式潛水泵型號解讀：

QY65-10-3

QY=充油式潛水泵

65=流量（m3/h）

10=揚程

3=配套電機功率（KW）

（屬于較小型泵）

QY65-10-3充油式潛水泵使用范圍：

QY65-10-3充油式潛水泵因其揚程和流量的良好性能表現而被廣泛應用：

1、QY充油式潛水泵用于工礦企業及廣大農村灌溉等的電力排灌設備；

2、園林噴灌、井下提水、水塔送水、城建用水等生活輸水送水設備；

3、排澇防汛、船舶倉底排水等安全設備。

QY油浸式潛水泵型號參數表
序號 型號規格 電壓 流量 揚程 功率 口徑
(V) (m3/h) (m) (Kw) （mm)
1 QY15-26-2.2 380/ 660 15 26 2.2 50
2 QY25-17-2.2 25 17 65
3 QY40-16-2.2 40 16 80
4 QY65-7-2.2 65 7 100
5 QY100-4.5-2.2 100 4.5 150
6 QY15-36-3 15 36 3 50
7 QY25-26-3 25 26 65
8 QY40-19-3 40 19 80
9 QY65-10-3 65 10 100
10 QY160-4-3 160 4 150
11 QY12.5-50-4 12.5 50 4 50
12 QY25-32-4 25 32 65
13 QY40-22-4 40 22 80
14 QY65-14-4 65 14 100
15 QY200-4.5-4 200 4.5 150
16 QY250-4-4 250 4 200
17 QY25-42-5.5 25 42 5.5 65
18 QY40-26-5.5 40 26 80
19 QY65-18-5.5 65 18 100
20 QY160-8-5.5 160 8 150
21 QY250-5-5.5 250 5 200
22 QY25-52-7.5 25 52 7.5 65
23 QY40-38-7.5 40 38 80
24 QY65-25-7.5 65 25 100
25 QY200-9.5-7.5 200 9.5 150
26 QY250-7-7.5 250 7 200
27 QY10-51/3-3 10 51 3 50
28 QY10-72/4-4 10 72 4 50
29 QY10-60/2-4 10 60 50
30 QY100-25-11 100 25 11 100
31 QY160-15-11 160 15 150
32 QY350-7-11 350 7 120
QY中型潛水排污泵型號參數表
序號 型號規格 電壓 流量 揚程 功率 口徑
(V) (m3/h) (m) (Kw) （mm)
1 QY10-86/3-5.5 380   660 10 86 5.5 50
2 QY10-110/4-7.5 110 7.5
3 QY10-143/5-9.2 143 9.2
4 QY10-165/6-11 165 11
5 QY10-192/7-13 192 13
6 QY10-220/8-15 220 15
7 QY20-65/3-5.5 20 65 5.5 65
8 QY20-87/4-7.5 87 7.5
9 QY20-110/5-9.2 110 9.2
10 QY20-130/6-11 130 11
11 QY20-150/7-13 150 13
12 QY20-170/8-15 170 15
13 QY30-80/2-11 30 80 11
14 QY30-120/3-15 120 15
15 QY30-135/4-18.5 135 18.5
16 QY30-160/4-22 160 22
17 QY30-210/6-30 210 30
18 QY40-58/2-11 40 58 11 80
19 QY40-87/3-15 87 15
20 QY40-120/4-22 120 22
21 QY40-180/4-30 180 30
22 QY40-220/5-37 220 37
23 QY40-260/6-45 260 45
24 QY65-42/2-11 65 42 11 100
25 QY65-60/3-15 60 15
26 QY65-70/4-18.5 70 18.5
27 QY65-87/4-22 87 22
28 QY65-100/4-30 100 30
29 QY65-130/2-37 130 37
30 QY65-200/3-55 200 55 80
31 QY65-260/4-75 260 75
32 QY80-90/2-30 80 90 30 100
33 QY80-135/3-45 135 45
34 QY80-150/3-55 150 55
35 QY80-180/4-60 180 60
36 QY80-200/4-75 200 75
37 QY100-72/2-30 100 72 30
38 QY100-90/3-37 90 37
39 QY100-110/3-45 110 45
40 QY100-135/4-55 135 55
41 QY100-150/4-60 150 60
42 QY160-48/2-30 160 48 30 150
43 QY160-70/3-45 70 45
44 QY160-95/4-60 95 60

QY65-10-3充油式潛水泵用途與特點：

1、QY65-10-3充油式潛水泵經過上海速能的多年不斷改進和完善，其結構設計更加合理，產品取得全國生產許可，且符合JB/T8092-1996標準。

2、水泵、三相異步電動機、密封合成一體的泵電一體化設計，結構緊湊，體積小，使用壽命長。

3、QY潛水泵整體機械密封盒密封和固定止口的靜密封設置，防水密封性能安全可靠，噪音小，效率高。

4、離心式或軸流式的結構設計合理，性能優良，且無需引水，操作方便。

QY10-60/2-4油浸式潛水電泵結構圖

序號 部件名稱

1 精鑄泵體      2 導葉     3 葉輪    4 泵座    5 進水節

6 耐磨機械密封     7 上蓋      8 定子       9 轉子

10 機座     11 下蓋
